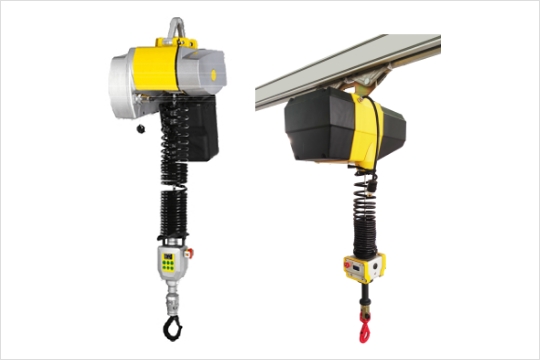

サーボバランサー

SERVO BALANCER

サーボバランサー

無駄な動作ナシ!
反応時間・慣性力を最小におさえます
シンテックのサーボバランサーはワークを移載する際に、移送の精度や速さを高めてくれる使いやすさを求めた補助装置です。
この技術により現場オペレータの動作を拡張し、正確さや再現性を改善します。

メリットとして、無駄な動作の排除、反応時間の縮小、重量物の慣性力を最小にする効果があります。
オペレータがハンドルをただ握るだけで瞬間的に反応します。ボタンを押す必要はありません。

製品の特徴

  1. 3つの制御方法:ボタンモード、ハンドルモード、バランスモード(ハンドルモードとバランスモードは自動で切り替わります)
  2. 微調整モード搭載:0.3mm/0.9mm/10mm *TSHタイプ(3つの精度レベルが切り替えができます)
  3. 1.3インチのLCDスクリーンが、重量および精度を表示
  4. スムーズで正確な昇降が可能
  5. 操作荷重を調整できます(TSHタイプのみ)
  6. 無負荷感知インターロック付(TSHタイプのみ)
    空中でワークを把持(クランプ、吸着等)している時にアンクランプ又は吸着OFFが出来ないようにできます。
    *実用新案届け出済
  7. 上端、下端をソフトリミットにて設定可能です。
  • ハンドルモード/バランスモード

    ハンドルモード/バランスモード

ハンドルを握るだけでハンドルモードへ切り替わります。
また、ワークを手に持って上下するだけでバランスモードに移ります。

レールシステムとの組み合わせ

サーボバランサーとレールシステムの組合せにより、三次元的な移載が可能になります。
シンテックではアルミレール、スチールレールをご用意できます。天吊りでの取付と床置きやぐらでの取付も選択可能です。

先端アタッチメント

シンテックでは先端アタッチメントの設計・製作を一貫してご提供しています。
お客様の工程に合わせた製品をご提案させていただきます。

  • 内径クランプ

    内径クランプ

  • 内径クランプ

    内径クランプ

  • 内径クランプ

    内径クランプ

  • 外径クランプ

    外径クランプ

  • 外径クランプ

    外径クランプ

  • 外径クランプ

    外径クランプ

  • 吸着アタッチメント

    吸着アタッチメント

  • 吸着アタッチメント

    吸着アタッチメント

  • 吸着アタッチメント

    吸着アタッチメント

この他にも様々なアタッチメントをご用意いたします。アタッチメントについてもご参照ください。

サーボバランサー落下防止機構

シンテックではサーボバランサーだけではなく、クランプやバキュームなどのアタッチメントの設計製作も一貫して行っています。
今回はパレットのクランプアタッチメントに落下防止機構を含めたデバイスを紹介致します。
※本システムは実用新案届出済です。

  • 落下防止機構
  • サーボバランサーの動作説明

    サーボバランサーの動作についてご紹介します。

    • ①アンクランプボタン動作
      アンクランプボタンを押すとシリンダが動作してワークを離します。

    • ②クランプ→上昇→アンクランプ不可
      パレットをクランプ→上昇→ワーク確認ランプ点灯→アンクランプボタンを押しても動作しません。

    • ③バランスモード昇降動作
      ワークを持って昇降できます。

    • ④ボタンモード昇降動作
      上昇又は下降ボタンを押しても昇降できます。

    • ⑤バランスモードアンクランプ
      ワークを手で下ろして無負荷ランプ点灯でアンクランプが可能になります。

    • ⑥ボタンモードアンクランプ
      下降ボタンで下ろしても無負荷ランプ点灯でアンクランプが可能になります。

    サーボバランサーWEBカタログ ダウンロード

    WEBカタログは、会員登録なしでご覧いただけます。
