長年の技術力から生まれた新製品！電気式バランサー
従来のエアー式に加えて、電気式T-Armシリーズを開発しました。
操作は昇降レバーにて行います。
レバー操作の速さに比例して昇降速度を加減できます。
オプションのバランスハンドルをつけることにより、
サーボバランサーと同様にバランスでの操作も可能です。
お客様の仕様、設置環境に合わせて
最適なシステムを提案させていただきます。
- エアーの場合は耐荷重が大きくなるほど、操作荷重が重くなる現象が
発生しないように開発しています。 - 電気制御により、様々なインターロックを付加できるので、
安全対策やエアー回路のみの専門性から解放されます。 - 床置き／天吊りと選択可能。
- 耐荷重は、75～350kgです。

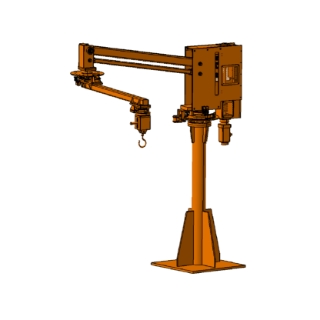

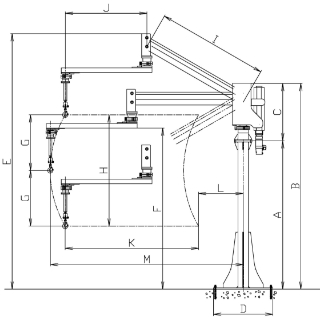

床置き

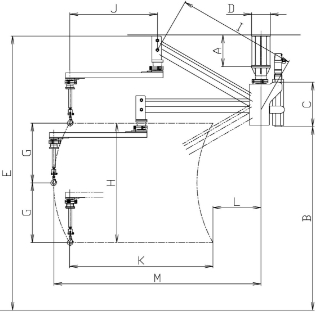

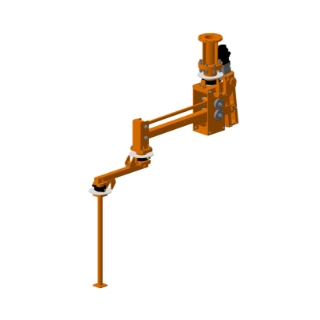

天吊り
-
床置き
-
天吊り
-

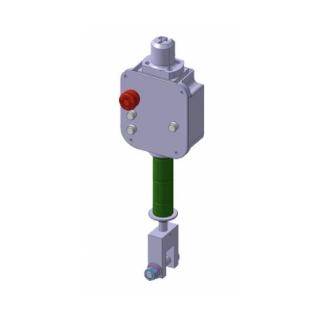

バランス用ハンドル
-

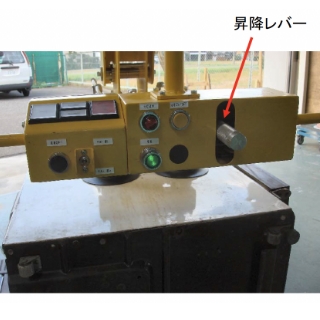

昇降レバー
型式
| 型式 | 可搬重量 kg | 支柱高さ mm | 本体全高 mm | 本体高さ mm | 設置ベース幅 mm | アーム全高 mm | 2次アーム下端 mm | 上昇(下降)高さ mm | 揚程 mm | 1次アーム長 mm | 2次アーム長 mm | 旋回範囲 mm | 最小旋回径 mm | 最大旋回径 mm | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 床置き | 75E |
75 |
2000 |
2775 |
775 |
□800 |
3454 |
2172 |
750 |
1500 |
1500 |
1150 |
2150 |
R500 |
R2650 |
| 150E |
150 |
2000 |
2775 |
775 |
□800 |
3204 |
2172 |
500 |
1000 |
1000 |
600 |
1050 |
R550 |
R1600 |
|
| 200E |
200 |
2000 |
3000 |
1000 |
□1100 |
3664 |
2191 |
750 |
1500 |
1400 |
1100 |
1800 |
R700 |
R2500 |
|
| 350E |
350 |
2250 |
3480 |
1463 |
□1250 |
3997 |
2484 |
745 |
1490 |
1440 |
1300 |
1300 |
R1230 |
R2530 |
|
| 天吊り | 75E |
75 |
300 |
2306 |
733 |
φ235 |
3454 |
2172 |
750 |
1500 |
1500 |
1150 |
2150 |
R500 |
R2650 |
| 150E |
150 |
300 |
2306 |
733 |
φ235 |
3204 |
2172 |
500 |
1000 |
1000 |
600 |
1050 |
R550 |
R1600 |
|
| 200E |
200 |
350 |
2363 |
1161 |
φ330 |
3664 |
2191 |
750 |
1500 |
1400 |
1100 |
1800 |
R700 |
R2500 |
|
